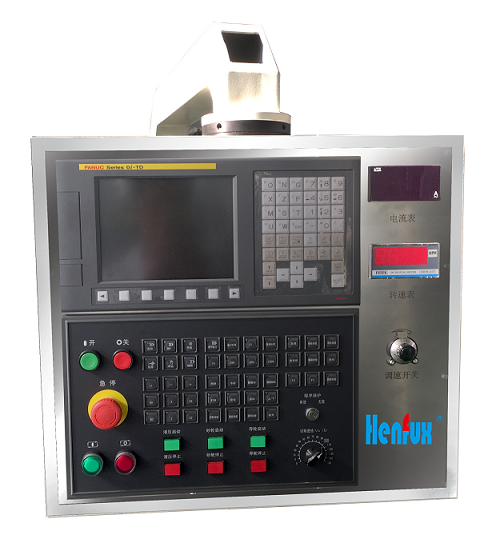

數控系統

三菱、發那科、西門子、臺達數控系統，滿足客戶 的不同需求；

 定制化的界面，使磨床操作更簡單便捷；

豐富的數控程序，提升生產效率；

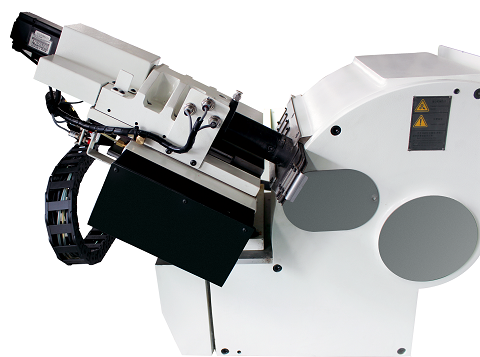

自動修整

根據研磨特性，提供不同類型的自動修整裝 置，金剛筆、金剛石滾輪等；

搭配數控系統，自動修整砂輪和導輪，保證每 次修整的重復精度；

數控驅動調整，自動修整不規則輪廓；

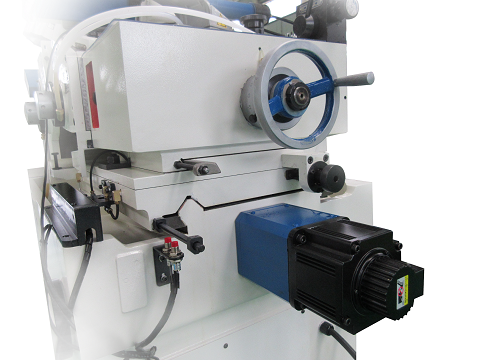

自動補償

伺服電機控制進刀，精準進給，反應迅捷， 進給精度達到 1μm；

搭配光柵尺，確保每一次進刀的精確；

數控系統控制，自動補償砂輪的磨損，保證 獲得持續的磨削精度；

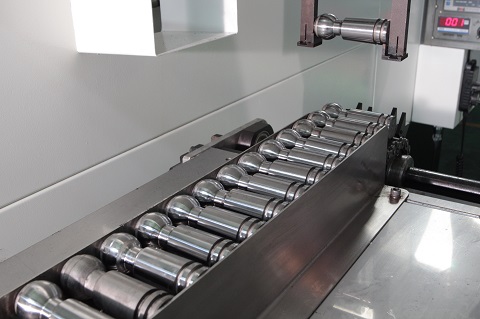

定制化自動上下料裝置

專業的研發團隊，針對研磨工件的具體要求，量 身定做專門的自動上下料系統；

通磨、壓磨、停止研磨，大型棒料、微型工件，均 可定制相應的自動上下料裝置；

配合數控系統，實現產品生產的全自動化，提升 加工效率；

顯著降低人力需求，真正實現無人值守；

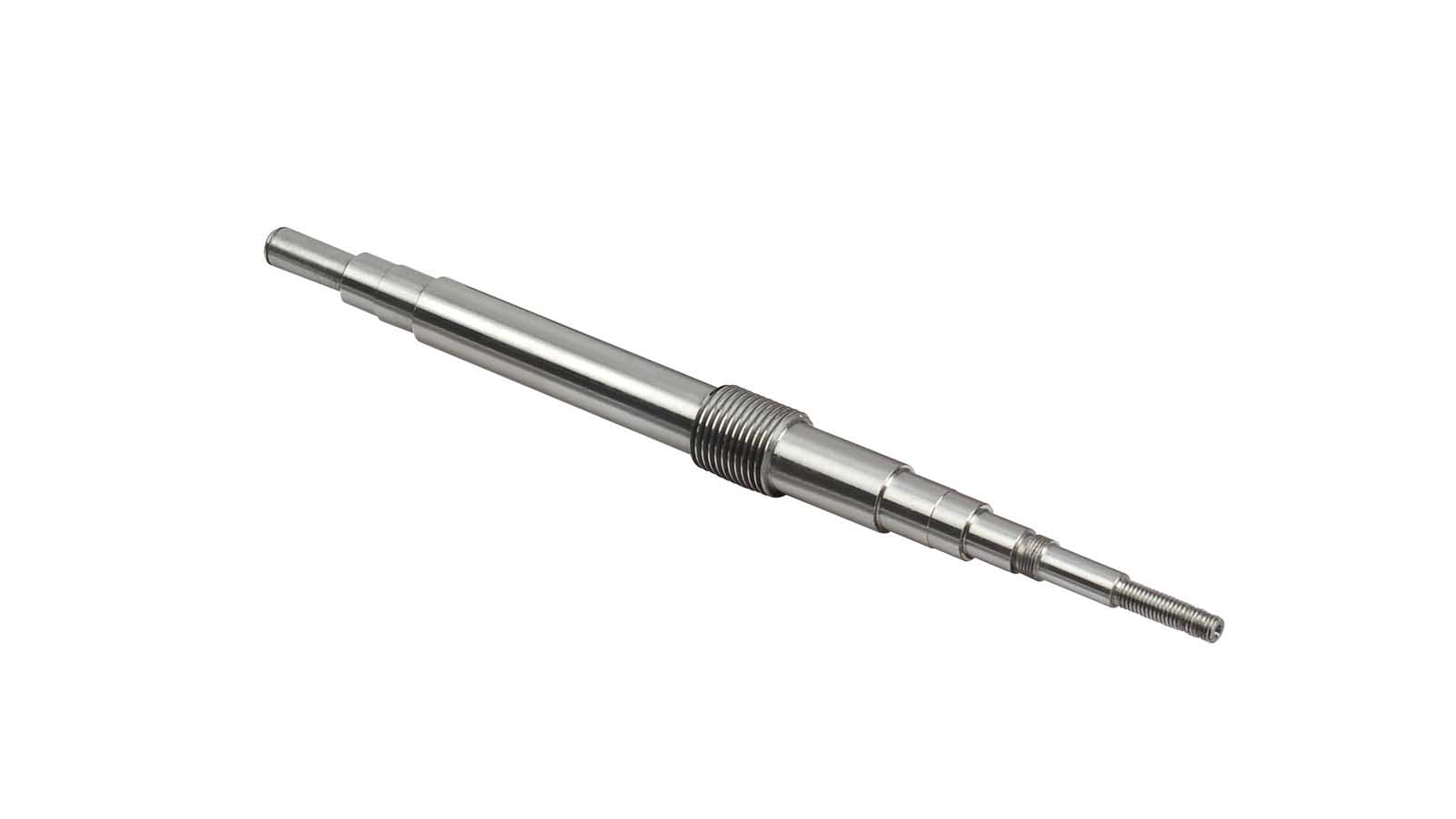

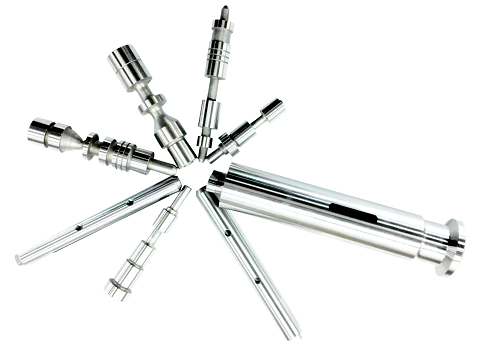

特殊形狀工件加工

通過壓磨、停止研磨等方式，對臺階、倒角、 弧面、錐面等特殊外形的工件進行加工并 保持高精度；

切削能力強，有效減少了研磨次數，并獲得 高質量的表面處理效果；

機型		HFC-1808TNC
標準刀架加工直徑		Φ1～Φ50mm
特別刀架加工直徑		Φ40～Φ100mm
研磨砂輪尺寸(外徑x寬x內徑)		Φ455×205×Φ228.6
調整砂輪尺寸(外徑×寬×內徑)		Φ255×205×Φ111.2
主軸形式		動壓型
主軸旋轉精度		＜0.002mm
導輪傳動方式		鏈傳動
供油壓力		5-10kg/cm2
研磨砂輪轉速		1520 r.p.m
導輪轉速		(1-300) r.p.m
砂輪驅動馬達		15HP(11kw) AC380V/50Hz
導輪驅動馬達		4HP(3kw)                AC200V/50Hz
油壓驅動馬達		1HP(0.75kw) AC380V/50Hz
冷卻驅動馬達		1/4HP(90W)                AC380V/50Hz
導輪進給手輪		3.5mm/rotation                0.05mm/graduation
導輪微調手輪		0.1mm/rotation 0.001mm/graduation
工作臺進給伺服單元		2kw AC200V/50Hz
工作臺進給精度(Y1)		0.001mm
修整進給手輪		2mm/rotation 0.01mm/graduation
調整傾斜角度		+5°～-5°
導輪旋轉角度		±6°
機器尺寸(長x寬x高)		2350×1960×1550mm
裝箱尺寸(長x寬x高)		2400×2000×1800mm
機器重量		2850 kgs
裝箱重量		3005 kgs
